Λεπτομέρειες:
|
| Τύπος: | Βαλβίδες από ανοξείδωτο χάλυβα | Προσαρμοσμένη υποστήριξη: | OEM\ODM |
|---|---|---|---|
| Μέγεθος θύρας: | 1/2» - 12» | Τελική σύνδεση: | Ζυθοποιία, άκρη σφραγίδας, νήματα, φλάντζες, κλπ. |
| Υλικό σώματος: | Επικαιροποιημένα συστήματα | Σφραγίδα: | EPDM, FPM, PTFE |
| Περιοχή θερμοκρασίας λειτουργίας: | -20°C+135°C | Ανώτατη πίεση εργασίας:: | 0.3 bar ((DN25),0.2 bar ((DN32/40),0.1 bar ((DN50 έως DN100) |
| Τύπος λειτουργίας: | Εγχειρίδιο \ Πνευματικό \ Ηλεκτρικό | Πεδίο εφαρμογής:: | Γάλα, τρόφιμα, ποτά, φαρμακεία, καλλυντικά, χημικά κλπ. |
| Επισημαίνω: | Κεφάλαιο 2 του παρόντος παραρτήματος,Υδραυλική βαλβίδα ελέγχου μη επιστροφής,Ss304 Βαλβίδα ελέγχου μη επιστροφής |
||

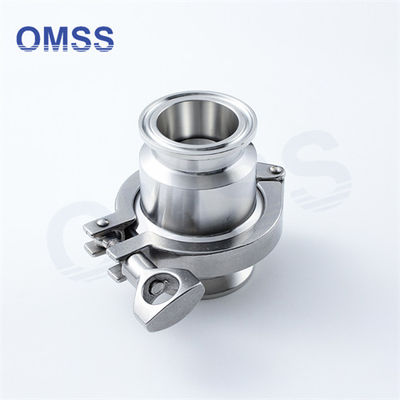

SS304 Κεφάλαιο ελέγχου μη επιστροφής Κεφάλαιο ελέγχου μη επιστροφής υδραυλικής από ανοξείδωτο χάλυβα
Εδώ περιγράφεται ένας τύπος βαλβίδας που χρησιμοποιείται για την αποτροπή της ανάδρομης ροής σε υδραυλικά συστήματα.
ss βαλβίδα ελέγχου Σφραγίδα τερματισμού ss304 βαλβίδα μη επιστροφής από ανοξείδωτο χάλυβα
| Ονομασία του προϊόντος | ss βαλβίδα ελέγχου Σφραγίδα τερματισμού ss304 βαλβίδα μη επιστροφής από ανοξείδωτο χάλυβα | |
| Υλικό | Τμήματα χάλυβα υγρού προϊόντος | Επικαιροποιημένα συστήματα |
| Άλλα μέρη από χάλυβα | ΣΥ304 | |
| Υλικό σφραγίδας | Τύπος | EPDM |
| Επιλογή | Επικαιροποίηση | |
| Όλα τα υλικά σφραγίδας συμμορφώνονται με την FDA 177.2600 | ||
| Θερμοκρασία | Θερμοκρασία λειτουργίας |
VMQ: ((-50~+180°C) EPDM: ((-20~+135°C) FPM: ((-30~+180°C) |
| Θέρμανση αποστείρωσης | 150°C (μέγιστο 20 λεπτά) | |
| Πίεση | Ανοιχτή πίεση | ≈0,2bar |
| Μέγιστη πίεση λειτουργίας | 10bar | |
| Επεξεργασία επιφάνειας | Εσωτερική επιφάνεια | Ra ≤ 0,8μm |
| Εξωτερική επιφάνεια | Ra ≤ 1,6 μm | |
| Σύνδεση | Πρότυπο σύνδεσης | DIN,SMS,ISO,3A,RJT.IDF |
| Μέθοδος σύνδεσης: συγκολλημένη, με νήματα, σφραγισμένη, με φλάντζες | ||
Προδιαγραφές:
Εφαρμογές:
•Υγιεινές συσκευές από ανοξείδωτο χάλυβαΔεν επιστρέφειη βαλβίδα έχει σχεδιαστεί για χρήση σε εγκαταστάσεις σωλήνων από ανοξείδωτο χάλυβα για την αποτροπή της αντίστροφης ροής.
Αρχές λειτουργίας:
• Όταν η χαμηλότερη πίεση της βαλβίδας υπερβαίνει την άνω πίεση και τη δύναμη του ελαστικού, ανοίγει η βαλβίδα ελέγχου.
• Όταν η άνω πίεση ισούται με την κατώτερη πίεση, η βαλβίδα ελέγχου κλείνει.
• Μια υψηλότερη αντίστροφη πίεση ενεργεί στο στέλεχος της βαλβίδας και προκαλεί το κλείσιμο της βαλβίδας.
Τυποποιημένο σχέδιο
•Η βαλβίδα ελέγχου έχει δύο μέρη που συνδέονται μεταξύ τους με σφραγίδα και σφραγίζονται με την ειδική συμπίεση.
Τεχνικά δεδομένα
•Αν οι βαλβίδες αναστολής είναι εγκατεστημένες σε κάθετο σωλήνα, χρειάζεται περίπου ίση πίεση 6Kpa για να ανοίξει.Η μέγιστη πίεση για τη μεταφορά υλικού είναι 1000Kpa,χρησιμοποιώντας το εύρος θερμοκρασίας για -10°C~+135°C.
