Λεπτομέρειες:
|
| Προσαρμοσμένο: | Οργανωτής κατασκευής | Υλικό:: | Ατσάλι αδιάβροχο\Αλουμίνιο |
|---|---|---|---|
| Πεδίο εφαρμογής:: | Υδραυλικά, γαλακτοκομικά, τρόφιμα, ποτά, φαρμακεία, καλλυντικά, χημικά κλπ. | ||
| Επισημαίνω: | Συναρμολογήσεις φλαντζών ανοξείδωτου,ΔΕ-25 Εγκαταστάσεις φλάντζας από ανοξείδωτο χάλυβα,Εφοδιασμοί φλάντζας από ανοξείδωτο χάλυβα ISO-KF |
||
Τα μεγέθη των φλάντζων που αναφέρατε περιλαμβάνουν δύο διαφορετικά πρότυπα που χρησιμοποιούνται συνήθως σε συστήματα κενού: ISO-KF (γνωστό επίσης ως NW ή Klein Flange) και Conflat (CFF ή Copper Gasket Face).
Το ISO-KF NW-25 είναι ένα μέγεθος φλάντζας που καθορίζεται από το πρότυπο ISO-KF. Έχει ονομαστική διάμετρο 25 χιλιοστών (mm) ή περίπου 1 ίντσα.Οι φλάντζες ISO-KF χρησιμοποιούν μια σφιγκτήρα και μια ελαστομερή σφραγίδα δακτυλίου O για να δημιουργήσουν μια στενή από κενό σύνδεσηΑυτός ο τύπος φλάντζας χρησιμοποιείται συνήθως σε εφαρμογές χαμηλού έως μεσαίου κενού.
Το μέγεθος που αναφέρατε, 2,75 ίντσες, αναφέρεται στη ονομαστική εσωτερική διάμετρο της φλάντζης Conflat.Οι φλάντζες είναι εξοπλισμένες με μηχανισμό σφράγισης με αιχμή μαχαιριού, όπου τοποθετείται μια σφραγίδα χαλκού μεταξύ των φλάντζων και σφίγγεται για να δημιουργηθεί σφραγίδα κενού.
Το γεγονός ότι αναφέρατε "ατσάλι" δείχνει ότι αναφέρεστε στο υλικό που χρησιμοποιείται για τις φλάντζες.Ο ανοξείδωτος χάλυβας είναι μια κοινή επιλογή για φλάντζες κενού λόγω της υψηλής αντοχής και της εξαιρετικής αντοχής στη διάβρωση.

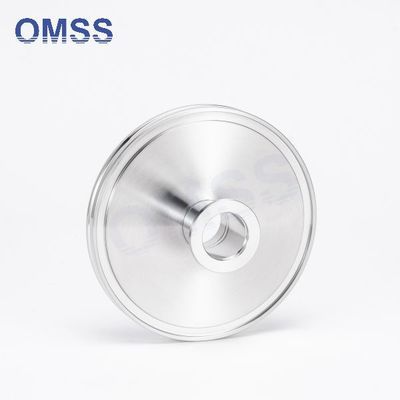

Έτσι, συνοψίζοντας, η δήλωση "Μεγέθη φλεβών ISO-KF NW-25 έως Conflat CFF 2.75 σε ανοξείδωτο χάλυβα" αναφέρεται σε ένα μεταβατικό ή προσαρμοστικό κομμάτι που επιτρέπει τη σύνδεση ενός συστήματος κενού με φλάντζη ISO-KF NW-25 σε Conflat CFF 2Οι φλέβες είναι από ανοξείδωτο χάλυβα, το οποίο είναι κατάλληλο υλικό για εφαρμογές κενού.
| Παράμετρος | Περιγραφή |
|---|---|
| Τύπος | Εσωτερικές φλάντζες συγκόλλησης σειράς CF |
| Υλικό | Ατσάλι από ανοξείδωτο χάλυβα (συνήθως 304 ή 316) |
| Μέθοδος σφράγισης | Μεταλλικό δαχτυλίδι σφραγίδας |
| Περιοχή πίεσης | Υψηλό κενό έως υπερυψηλό κενό (συνήθως ≤ 10^-9 Torr) |
| Περιοχή θερμοκρασίας | -196°C έως 450°C |
| Διάμετρος σωλήνα | Προσαρμόσιμες ανά απαιτήσεις πελάτη |
| Μέθοδος συγκόλλησης | ΤΙΓ (Φυσική συγκόλληση τόξου βολφραμίου) ή συγκόλληση δέσμης ηλεκτρονίων |
| Υλικό συγκόλλησης | Υλικό συγκόλλησης συμβατό με υλικό σωλήνων |
| Ποιότητα συγκόλλησης | Συμμορφώνεται με τα πρότυπα ASTM ή τις προδιαγραφές του πελάτη |
| Εφαρμογή | Συστήματα υπερυψωμένου κενού, εργαστηριακός εξοπλισμός, βιομηχανία ημιαγωγών κλπ. |
