Λεπτομέρειες:
|
| Τύπος: | Βαλβίδες από ανοξείδωτο χάλυβα | Προσαρμοσμένη υποστήριξη: | COEM, ODM |
|---|---|---|---|
| Μέγεθος θύρας: | 1/2 "-12", DN10-DN200, | Υλικό σωμάτων βαλβίδων: | Επικαιροποιημένα συστήματα |
| Στόλισμα: | EPDM,Σιλικόνη ή PTFE | Σύνδεση τελών: | Ζυθοποιία, άκρη σφραγίδας, νήματα, φλάντζες, κλπ. |
| Τύπος χειριστή: | Κουμπή τραβήχτη/Κουμπή πολλαπλών θέσεων | Λειτουργώντας σειρά θερμοκρασίας: | -20°C+135°C |
| Μέγιστη πίεση εργασίας: | 10bar | Τύπος λειτουργίας:: | Χειρωνακτικός, πνευματικός, ηλεκτρικός |
| Πεδίο εφαρμογής:: | Γάλα, τρόφιμα, ποτά, φαρμακεία, καλλυντικά, χημικά κλπ. | ||
| Επισημαίνω: | 3Α βαλβίδα ελέγχου πεταλούδας,ss316l υγειονομική βαλβίδα πεταλούδας,ss304 υγειονομική βαλβίδα πεταλούδας |
||

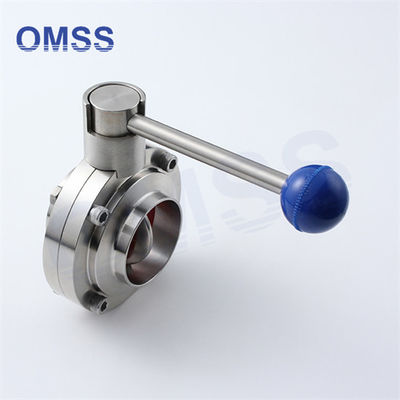

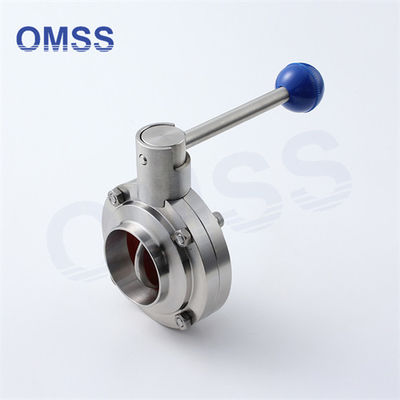

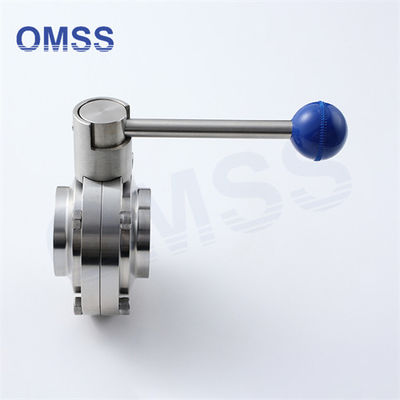

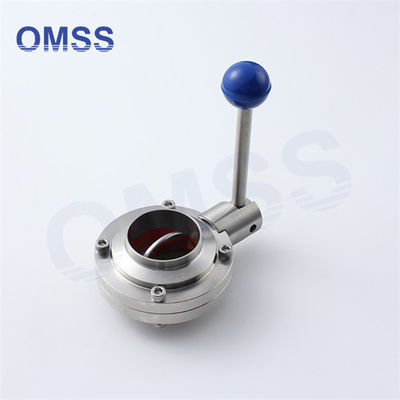

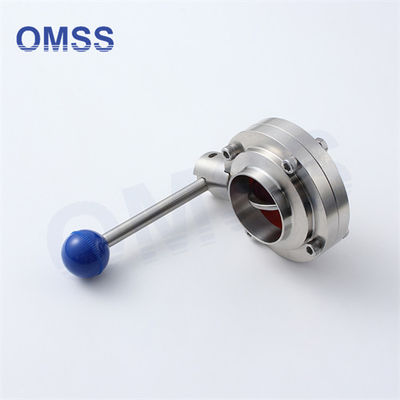

3A SMS DIN Τροφική ποιότητα SS304/316L Εγχειρίδιο συγκόλλησης Υγιεινής Ατσάλι
Αρχή λειτουργίας:
Η βαλβίδα αυτή μπορεί να χειρίζεται με χειροκίνητο ηλεκτρικό κινητήρα, αλλά και με πνευματικό κινητήρα.
Ηλεκτρικός ή πνευματικός ενεργοποιητής καλύπτει την αξιακή κίνηση του έμβολο σε περιστροφή 90° του άξονα της βαλβίδας.Έτσι ώστε η βαλβίδα να μπορεί να είναι ανοιχτή ή κλειστή για την επίτευξη της απαίτησης ελέγχου και ανοιχτή/κλειστή για το σύστημα αγωγώνΈχουν τρεις τύπους ενεργοποιητών: κανονικά ανοιχτό (NO), κανονικά κλειστό (NC), αέρα / αέρα (A/A) ή κλειστό (four position), επιτυγχάνει επίσης έλεγχο μεσαίας ροής.
Η χειραφέτηση με τη μειωμένη θέση ρυθμίζει την βαλβίδα κατά 15° στην ανοιχτή ή κλειστή θέση της, με 12 θέσεις, ώστε να εξασφαλίζεται ο έλεγχος της μέσης ροής.
Η λαβή έλξης ρυθμίζει την βαλβίδα μέσω τεσσάρων πολυλειτουργικών θέσεων.Ελέγχου της μέσης ροής
Εφαρμογή:
Η σειρά αυτή βαλβίδων είναι υγειονομικές πνευματικές ή χειροκίνητες βαλβίδες πεταλούδας, οι οποίες χρησιμοποιούνται ευρέως σε ατσάλινα συστήματα αγωγών για τον έλεγχο και τη ρύθμιση της μέσης ροής
Προδιαγραφές:
| Μεταλλική ύλη | Επαφή με τα συστατικά του προϊόντος | 304/316L ((1.4301/1.4404) Ψεύτικα | Μπορεί να παράσχει έκθεση επιθεώρησης υλικών |
| Αριθμός υλικούεπαφή με τα στοιχεία του προϊόντος | 304/202 ((1.4301/202) | ||
| Υλικό σφράγισης | Τύπος | VMQ | Υιοθετήστε εισαγόμενα υλικά σφράγισης, τα οποία όλα πληρούν το FDA 117.2600 |
| Επιλογή | ΕΠΔΜ/FRM | ||
| Πίεση | Η πίεση της εργασίας | 0 ~ 10 bar | |
| Ρυθμιστική πίεση αέρα | 5-8 bar | ||
| Θερμοκρασία | Θερμοκρασία λειτουργίας | VMQ: ((-50~+180°C) EPDM: ((-20~+135°C) FPM: ((-30~230°C) | |
| Θέρμανση αποστείρωσης | 150°C ((MAX 20min) | ||
| Επεξεργασία επιφάνειας | Επεξεργασία εσωτερικής επιφάνειας | Ra ≥ 0,4 - 0,8 μm | |
| Επεξεργασία επιφάνειας | Ra ≥ 0,8 - 1,6 μm | ||
| Σύνδεση | Η συγκόλληση διαμέτρου | Σύνδεση συγκόλλησης:DIN 11850-2 με 11850-1 / SMS / 3A / ISO Series κλπ. | |
| Διάταξη σύνδεσης συγκόλληση,σφραγίδα,φλέγγι κλπ. | |||
| Προαιρετική κίνηση | Εγκέφαλος | ||
| Πνευματικό σύστημα ελέγχου, Πνευματική κεφαλή και σταθερό στήριγμα | |||
Σύστημα τύπου σύνδεσης μεμονωμένου τύπου
Μέγεθος βαλβίδας
